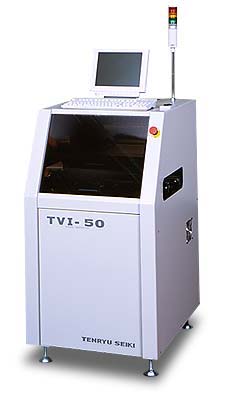

TVI-50
クリームハンダ印刷検査装置
SOLDER PASTE VISUAL INSPECTION MACHINE

本装置は、プリント基板の生産ラインに組み込まれ、クリームハンダ印刷工程後の印刷状態を検査する本装置です。CCDカメラを使用して、予め登録された良品パターンに対する、位置、長さ、面積を測定し、”位置ずれ”、”欠け”、”にじみ”、”ブリッジ”の検査を行います。



高分解能」
分解能:約20μm 視野9mmX9mm
「コンパクトサイズ」
コンパクト設計の為、場所を取りません。バッファーコンベア感覚で設置できます。
「操作性」
ガーバーデータの取り込みや、簡単ティーチングで操作性はバツグンです。
「低価格」
必要な機能と性能に絞込み、比類の無いコストパフォーマンスを実現しています。




対象基板 最小 X50 × Y50mm〜
最大 X350 × Y280mm
t 0.4mm〜4.0
カメラ 標準視野 12.6mm × 11mm
分解能 約25μm
検査速度 平均 0.4sec/画面
検査項目 位置ずれ・欠け・にじみ・ブリッジ
検査データ容量 最大登録データ数500パターン
データ入力 ガーバーデータ取り込み
実基板ティーチング
データ保存 HD(ハードディスク)
基板搬送基準 右→左 (左→右)
コンベア基準位置 手前基準
電源 AC200〜260V
エア源 0.5MPa
