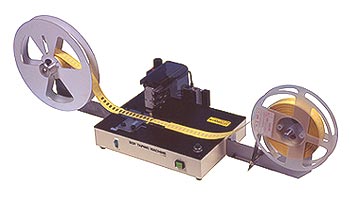

TTM-M10 簡易型紙粘着テーピング装置

バラ部品、多品種、少量生産や、 試作品などのテーピングに最適 エラー部品の再テーピングとしても活用できる

特 徴 TTM-M10は、表面実装方電子部品を紙粘着テープへ搭載する装置です。 所定の位置へワークをセットし、スタートスイッチを押すと、テープのピッチ送りを行ない、 ＰＰＵがワークを取り出し、テープ位置まで搬送、搭載します。 仕 様 対象テープ 32mm幅　紙粘着テープ 対象ワーク 　 A B L H min 6.5 4.2 5.0 1.5 max 13.0 11.0 20.0 2.8 但し、C寸法は0.5mm以下 テープ送りピッチ 12mm・24mm(ワンタッチ切換え式) サイクルタイム 4秒／サイクル 電　源 AC100V・1A・50/60Hz 空圧源 0.4MPa 外形寸法 850(W)×310(D)×230(H)mm (両側のリール受け、後部空圧フィルターを含む) 重　量 約8kg

※貸し出し機を用意しております。営業担当まで御一報ください。
