特
徴 |

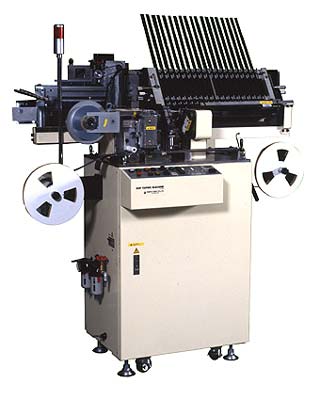

TTM-EX01CSは、スティックに収納された種々のサイズのSOPを基板に自動装着するための準備作業として、
粘着式紙テープ又は、エンボステープに自動テーピングする兼用タイプの機械です。 サイズの異なるSOPでも治具交換することで短時間で運送の切り替えが可能（SOJ等の対応も可能）
機械操作、マガジン、スティックの着脱、段取り替えは機械前面より容易に行なうことができます。 動作部は構造のシンプル性、安全性を考え、カム駆動と空圧を使い分けてあります。
巻取りテープ、部品に対し、ダメージを与えないように十分な配慮をしております。 6桁のプリセットカウンタを2個使用し、設定数装着後、一定数空打ちをした後で自動停止します。
予備マガジン（別売）の使用により、機外段取りができ、作業効率のアップをはかれます。 当社独自のメカニズムを凝縮しフレキシビリティに飛んだ性能を備えた信頼性の高いテーピングマシンです。
|
仕
様 |
使用テープ |
32mm幅紙粘着テープ |
| プラスチックエンボス（12、16、24、32、44） |
[使用テープ選択]
標準トップテープガイド寸法（9.5±0.1、13.5±0.1 、21.5±0.1、26.5±0.1、37.5±0.1） |
| 対象部品（SOP） |
| |
A |
B |
L |
H |
| min |
6.0 |
4.2 |
5.0 |
1.5 |
| max |
12.0 |
9.0 |
20.0 |
2.8 |
|
- 粘着式紙テープの場合はLmax=20?です
- エンボステープの場合は規格により使用テープと対象SOPに寸法上の関係があります
- 黒色テープ以外はテープ残検出ができません(エンボステープ)
|
| スティック装着数 |
max20本 |
| テーピング速度 |
約1.0sec/piece |
| リール径 |
maxφ360mm |
| カウンター |
6桁プリセット付カウンター |
| 装置ピッチ |
8mm、12mm、16mm、20mm、24mm、（デジスイッチ設定） |
対象スティック
(断面寸法：?） |
| |
横幅 |
高さ |
長さ |
| min |
8 |
5 |
200 |
| max |
20 |
10 |
550 |
|
|
| 熱圧着ヘッド |
| |
常温設定 |
圧着力 |
ハーフサイクルタイ ム |
| min |
常温 |
2kg |
0.2sec |
| max |
200℃ |
7kg |
2.0sec |
|
|
| 外形寸法 |
1,320[W]×550[D]×1,315[H] （単位：mm） |
| 機械重量 |
約100kg |
| 電 源 |
AC100V |
| 空圧源 |
0.4MPa |
