特
徴 |

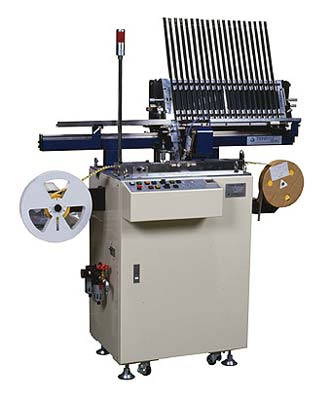

TTM-EX01は、スティックに収納された種々のサイズのＳＯＰを自動装着するための準備作業として
32?紙粘着テープに自動的にテーピングする機械です。 機械操作、マガジン、スティックの着脱は機械前面より容易に行なうことができます。
動作部は構造のシンプル性、安全性を考え、カム駆動と空圧を使い分けてあります。 巻取りテープ、部品に対し、ダメージを与えないように十分な配慮をしております。
6桁のプリセットカウンタにより、設定数装着後自動停止します。 予備マガジン（別売）の使用により、機外段取りができ、作業効率のアップをはかれます。
当社独自のメカニズムを凝縮しフレキシビリティに富んだ機能を備えています。 低価格で、信頼性の高いテーピングマシンです。 |
仕
様 |
使用テープ |
32?幅紙粘着テープ |
| 対象スティック（断面） |
幅 min9〜max20? |
| 高さ min5〜max10? |
| 長さ min200〜max550? |
| 対象部品 |
| |
A |
B |
L |
H |
| min |
6.5 |
4.2 |
5.0 |
1.5 |
| max |
13.0 |
11.0 |
20.0 |
2.8 |
|
*モールド底面がリード面より浮いている場合は事前に御相談ください |
| スティック装着数 |
max20本 |
| テーピング速度 |
約1.5sec/piece（12?ピッチの場合） |
| テープ装置ピッチ |
12?または24?（切換スイッチによる） |
| リール径 |
maxφ320? |
| カウンター |
6桁プリセット付カウンター |
| 外形寸法 |
1,320[W]×550[D]×1,315[H] （単位：?） |
| 機械重量 |
約90kg |
| 電 源 |
AC100V |
| 空圧源 |
0.5MPa |
|
