特
徴 |

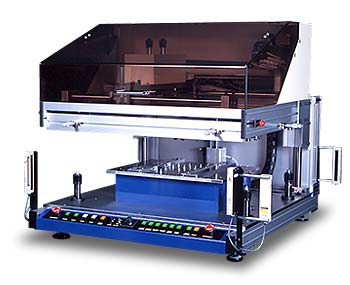

TSP-101は、プリント基板へクリームハンダを印刷する機械です。
基板のパターンに合わせたメタルマスクを使用して、クリームハンダを謄写します。 基板のセットは作業者が行ない、起動スイッチを押すと、メタルマスクの上下動及びスキージの移動を行ない、ハンダ
の印刷を行ないます。 |
仕
様 |
対象基板 |
最大 350×280mm、最小50×30mm |
| 板厚 t0.5〜2.5mm |
| 基板固定テーブルの高さ調整で対応 |
| 基板のそり ±1.0mm以内 |
| 基板位置決め |
基準穴方式 基板穴に合わせたロケートピン1セット添付 |
| オプションで外形基準にも対応 |
| 基板固定テーブル |
450×350mm |
| オプションで吸着式基板固定可能（真空ポンプ使用） |
| メタルマスク |
外枠寸法 550×650mm |
| 厚 み 30mm又は25mm |
位置調整 各方向をマイクロメーターヘッドで調整
X, Y方向 ±5mm
θ方向 ±1.5° |
上下動 ストローク 150mm、シリンダー駆動
清掃作業、段替え時 |
| オプション |
架台、吸着式基板固定ユニット、外形基準用治具 |
| スキージ |
スキージ本数 2本（右移動、左移動用各一本） |
| エアー圧（調整範囲 4.9N〜24.5N） |
| ストローク Max405mm（印刷有効範囲 Max350mm） |
| 速度 20〜60mm/sec |
駆動 スピードコントロールモータ
ボールネジ駆動 |
| 制 御 |
1ボードコンピュータ |
| 電 源 |
AC100V、50/60Hz、3.0A |
| 空 圧 |
0.5MPa |
| エア消費量 10Nｌ、 継手 日東20SH |
| 環境条件 |
温度 15〜30℃、 湿度 40〜60％ |
| 機械寸法 |
W740×D880×H775mm |
| 機械重量 |
約180kg |
| 架台（オプション） |
約60kg |
